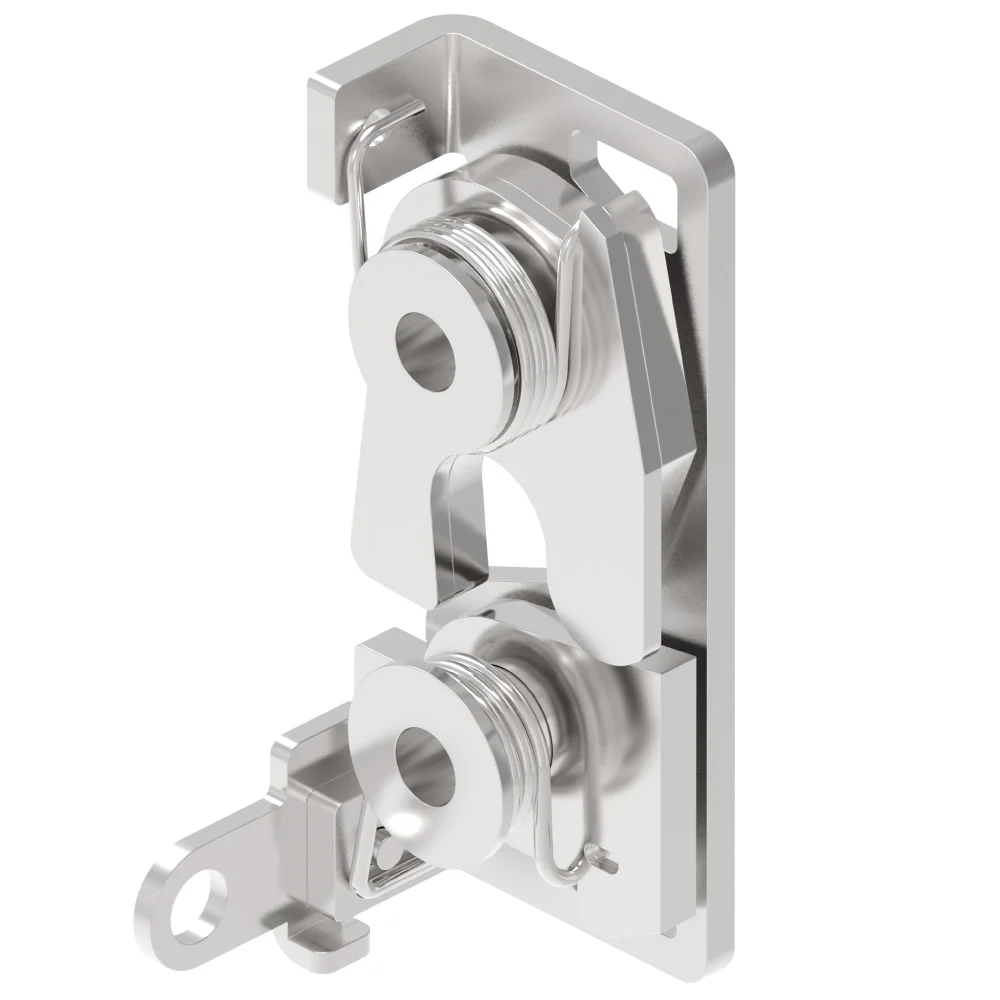

SL-4004-11 Cerradura giratoria de accionamiento vertical
El cierre rotativo de accionamiento vertical SL-4004-11 es una solución de cierre reforzada diseñada para entornos industriales de alta carga y alta vibración.
- SKU : sl-4004-11 · 4004-11 · 4004/11
La SL-4004-11 cerradura giratoria de accionamiento vertical es una solución de bloqueo industrial de servicio pesado diseñada para entornos de alta carga y alta vibración. Construida en acero galvanizado con opción de acero inoxidable, esta cerradura giratoria cuenta con un mecanismo de accionamiento vertical y admite configuraciones de uno/dos niveles con orientación de montaje lateral izquierdo.
Disponible en versiones estándar y amortiguadora de impactos, con una capacidad de carga máxima de 14.000 N. El diseño compacto y robusto garantiza un sellado fiable, protección contra polvo y resistencia a vibraciones para armarios industriales, vehículos especiales y equipos exteriores.
Ideal para proyectos de ingeniería, pruebas de muestras y producción en serie, la SL-4004-11 ofrece un rendimiento de bloqueo seguro y constante en aplicaciones exigentes.
Características principales
Estructura de accionamiento vertical — Acoplamiento giratorio suave optimizado para aplicaciones de paneles y puertas.
Alta capacidad de carga — Hasta 14.000 N para uso industrial pesado.
Opciones de materiales duraderos — Acero galvanizado estándar; acero inoxidable opcional para mayor resistencia a la corrosión.
Uno/dos niveles — Configuraciones de bloqueo flexibles para diferentes necesidades de seguridad y acceso.
Orientación lado izquierdo — Diseñada para disposiciones de montaje específicas.
Estilos estándar y amortiguador de impactos — Elija amortiguación de vibraciones para entornos severos.
Diseño sellado y antipolvo — Adecuado para armarios exteriores y en condiciones adversas.
Listo para OEM y volumen — Admite personalización, validación de muestras y entrega por volumen.
Especificaciones detalladas
Modelo | Nivel y Dirección | Método de montaje | Método de accionamiento | Estilo | Material |
3004-11-11-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento vertical | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-11-12-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento vertical | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
3004-21-11-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento vertical | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-21-12-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento vertical | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
3004-11-21-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento de dos puntos | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-11-22-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento de dos puntos | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
3004-21-21-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento de dos puntos | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-21-22-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento de dos puntos | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
3004-11-31-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento inferior | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-11-32-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento inferior | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
3004-21-31-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento inferior | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-21-32-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Accionamiento inferior | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
3004-11-41-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Doble varilla de tracción - Inferior y vertical | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-11-42-10 | Nivel único (opcional doble nivel), izquierda | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Doble varilla de tracción - Inferior y vertical | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
3004-21-41-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Doble varilla de tracción - Inferior y vertical | Estándar | Acero galvanizado (Opcional acero inoxidable) |
3004-21-42-10 | Polo único (opcional doble polo), derecha | Φ6.7 agujero pasante (opcional rosca M6x1, rosca 1/4-20) | Doble varilla de tracción - Inferior y vertical | con absorción de impactos | Acero galvanizado (Opcional acero inoxidable) |
Aplicaciones
Puertas de mantenimiento de vehículos de ingeniería
Escotillas de vehículos todoterreno/especiales
Puertas de compartimentos de almacenamiento de autocaravanas/remolques
Cajas de herramientas de pickups/camiones
Cubiertas de maquinaria de construcción
Grupos electrógenos
Cajas de equipos exteriores
Armarios industriales de control y armarios eléctricos
requestDrawing.title
requestDrawing.desc
Preguntas frecuentes
Ver todo→Referencias
- IEC 62262:2002+A1:2021, Degrees of protection provided by enclosures for electrical equipment against external mechanical impacts (IK code), International Electrotechnical Commission
- ISO 20653:2023, Road vehicles — Degrees of protection (IP code) — Protection of electrical equipment against foreign objects, water and access, International Organization for Standardization
- IEC 60529:1989+A1+A2, Degrees of protection provided by enclosures (IP Code), International Electrotechnical Commission
Cómo hacerlo
1. Step up to the 14,000 N class for high-load doors
The 4004 family carries up to 14,000 N maximum load — specify it when 4001/4003 class latches are working at or beyond their ceiling.
2. Choose standard or shock-absorbing by the closing dynamics
The shock-absorbing variant suits doors that slam or vibrate; on gently closed industrial covers the standard build is simpler and cheaper.
3. Confirm left-side mounting suits the hinge side
This model is offered with left-side mounting orientation; check the hinge side and linkage routing before ordering, as handing changes the linkage path.
4. Pick single-stage or dual-stage by gasket travel
Single-stage suits flat gaskets with short compression; dual-stage gives the extra pull-in for thick or heavily compressed seals.
5. Match the material to the environment
Galvanized steel covers most indoor industrial duty; specify the stainless steel upgrade for outdoor enclosures, special vehicles, and weather-exposed equipment.
