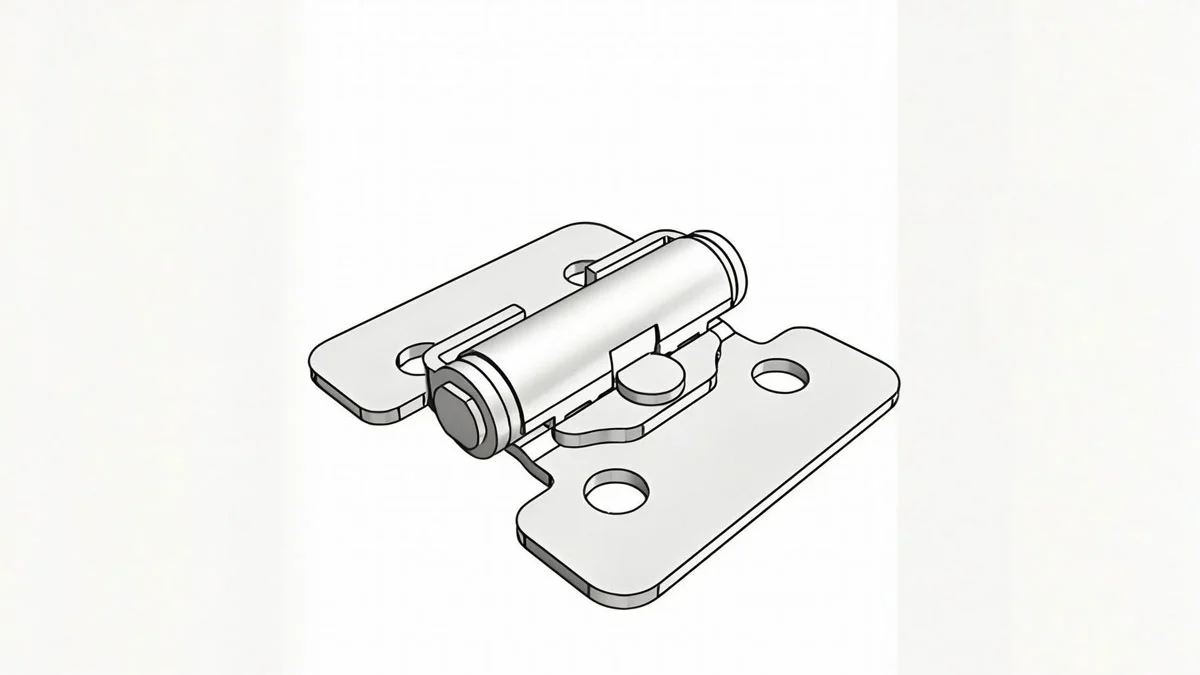

Drehmomentscharniere vs Standardscharniere: Ein Auswahlleitfaden für Ingenieure
Jane Tu
Marketing manager at securilock.
Ein Drehmomentscharnier hält eine Gehäusetür durch konstruktive Reibung in jedem Winkel, schwere Klappen bleiben ohne Gasdruckfeder in Position; ein frei schwingendes Standardscharnier bietet null Widerstand und passt zu leichten Türen. Wechseln Sie, wenn Sie temperaturunabhängige Halterung, wartungsfreien Betrieb und präzise Positionierung brauchen, und dimensionieren Sie das Drehmoment aus Türgewicht und Schwerpunkt.
Was ist ein Drehmomentscharnier?
Ein Drehmomentscharnier nutzt Reibung oder eine Feder, um die Bewegung in jedem Winkel zu widerstehen, und hält die Tür genau dort, wo Sie sie loslassen — wie ein hochwertiger Laptopdeckel.
Arten industrieller Scharniere
- Standard-Freilauf: kein Widerstand; günstigste Variante; für leichte Türen < 5 kg
- Konstantes Drehmoment: gleichbleibender Widerstand; -30 °C bis +100 °C; keine Gasdruckfedern
- Abnehmbar: vertikale Demontage ohne Werkzeug
- Schwerlast-Außenscharnier: bis 50 kg; SS304/316 Optionen
| Scharniertyp | Widerstandsverhalten | Temperatur / Einsatz | Geeignet für |
|---|---|---|---|
| Freischwenkend (Standard) | Kein Widerstand | Günstigste Variante | Leichte Türen < 5 kg |
| Konstantes Drehmoment | Gleichbleibender Widerstand in jeder Position | −30 °C bis +100 °C; keine Gasdruckfedern nötig | Klappen und Abdeckungen, die ihre Position halten müssen |
| Lift-off (abnehmbar) | Kein Widerstand | Vertikales Abnehmen ohne Werkzeug | Türen, die regelmäßig zur Wartung abgenommen werden |
| Heavy-Duty, Außenmontage | Gleichbleibender Widerstand | Bis 50 kg; Ausführungen in SS304/316 | Große Maschinenschutzhauben und schwere Abdeckungen |
Warum Ingenieure zu Drehmomentscharnieren wechseln
- Temperaturunabhängigkeit gegenüber Gasdruckfedern
- Wartungsfrei
- Konstante Haltung in jedem Winkel
- Geringeres Gewicht
- Präzise Drehmomenteinstellung
Drehmomentberechnung
Erforderliches Drehmoment (Nm) = Türgewicht (kg) × 9,81 × (Türbreite / 2) / 1000
- 1–2 kg → ca. 1,5 Nm mit einem einzigen kleinen Konstant-Drehmomentscharnier
- 2–5 kg → ca. 3,0 Nm
- 5–10 kg → ca. 6,0 Nm
- 10–20 kg → zwei Drehmomentscharniere teilen die Last, bei Bedarf mit Gasfederunterstützung
- > 20 kg → Schwerlastscharniere in Kombination mit Gasdruckfedern
Wenden Sie einen Sicherheitsfaktor von 20–30 % für Wind, Vibration, Verwölbung und Öffnungsgeschwindigkeit an.Ein Rechenbeispiel mit Einbaurichtung und Lebensdauerprüfung findet sich in „How to Select a Torque Hinge".
Outdoor und Marine
- Gemäßigtes Outdoor → Zinklegierung + UV-stabile Pulverbeschichtung
- Küste / Marine → SS304 passiviert
- Chemische Verarbeitung → SS316 elektropoliert
- Lebensmittelverarbeitung → SS304/316 spiegelpoliert + hygienisch
Anwendungsbeispiel
Eine typische Tür eines Outdoor-Telekommunikationsschranks verwendet zwei Konstant-Drehmomentscharniere mit je 3,0 Nm (insgesamt 6,0 Nm) aus passiviertem SS304 mit IP65-Abdichtung. Richtig dimensionierte Drehmomentscharniere erreichen in solchen Anwendungen routinemäßig über 5 Jahre wartungsfreien Betrieb.Für sehr schwere Stahltüren sind Schweißscharniere die übliche Alternative.
Benötigen Sie eine spezifische Konfiguration?
SecuriLock bietet kundenspezifische Fertigung und OEM-Dienstleistungen für Industriescharniere — einschließlich spezifischer Drehmomentwerte, spezieller Materialien und Oberflächen sowie nicht standardisierter Montage. Teilen Sie uns Türgewicht und -maße über unsere Kontaktseite mit; ein Ingenieur antwortet innerhalb von 24 Stunden.Standard-Lastklassen finden Sie im industriellen Scharniersortiment.
Stöbern Sie auch in unserer Drehriegel-Serie — kompakte, vibrationsbeständige Riegel für Gehäuse, Maschinen und Nutzfahrzeuge.
