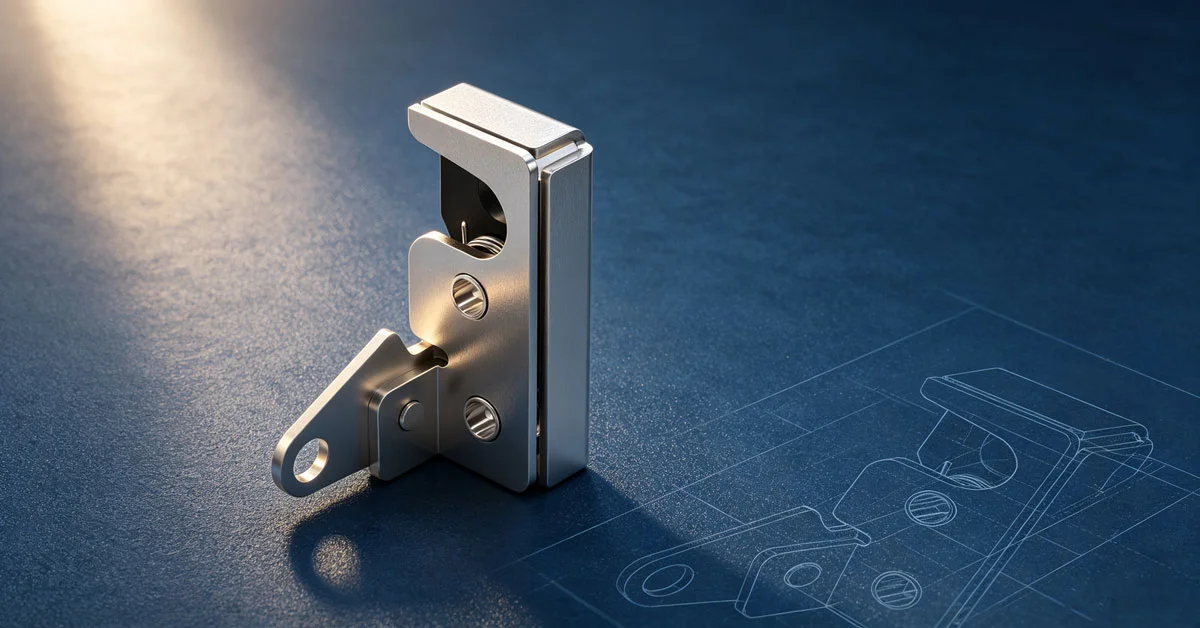

Was ist ein Drehverschluss? Prinzip, Typen und Anwendungen

Ein Drehriegel sichert Tür oder Paneel, indem ein nockenförmiger Rotor um einen festen Gegenhalter rotiert: Beim Schließen dreht der Gegenhalter den Rotor und rastet in dessen Maul ein, bis ein Griff oder ein Seilzug ihn freigibt. Anders als ein Schubriegel: Je stärker die Tür zieht, desto fester sitzt der Gegenhalter — darum sind Drehriegel der Standard für vibrationsbelastete Industrietüren.

Dieses Prinzip unterscheidet sich grundlegend von einem herkömmlichen Schubriegel- oder Schnäpperschloss: Ein Riegel schiebt einen geraden Bolzen in ein Schließblech und hält ihn nur per Feder; unter Dauervibration kann der Bolzen schlagen, verschleißen oder sich sogar selbst lösen. Ein Drehverschluss klemmt den Striker dagegen in einem drehenden Maul – je stärker die Tür zieht, desto sicherer sitzt der Striker. Deshalb sind Drehverschlüsse Standard an Mobilmaschinen, Industriegehäusen und Sonderfahrzeugen. Dieser Leitfaden erklärt Funktionsprinzip, Bauformen, Antriebsarten, typische Anwendungen und die fünf wichtigsten Auswahlkriterien.Bei der Ablösung eines Markenbestandteils starten Sie im SecuriLock-Cross-Reference-Hub mit Southco- und MS-Äquivalenten.

Was ist ein Drehverschluss?

In einem Satz: Ein Drehverschluss ist ein zuschlagendes Drehmaul-Schloss, das einen Schließbolzen aufnimmt und verriegelt, bis er gezielt gelöst wird. Sie drücken die Tür zu – den Rest erledigt das Schloss.

Gegenüber einem einfachen Riegelschloss fallen drei Unterschiede auf:

• Formsicherer Eingriff. Der Striker wird vom Rotormaul umschlossen statt nur an einer Riegelfläche anzuliegen – die Tür kann sich nicht selbst öffnen.
• Zuschlag-Komfort. Zum Schließen ist keine Griffbetätigung nötig; der Striker löst den Rotor automatisch aus.
• Verschleißausgleich. Drehmaul und gefederte Sperrklinke verzeihen Striker-Verschleiß, Setzen der Dichtung und leichtes Durchhängen der Tür deutlich besser als eine Riegel-Schließblech-Ausrichtung.

Wie funktioniert ein Drehverschluss?

Eingriff von Rotor und Striker

Der Mechanismus besteht aus zwei Kernteilen: dem Rotor, einem nockenprofilierten Stahlmaul im Schlossgehäuse, und dem Striker, einem Bolzen, Zapfen oder Bügel an der gegenüberliegenden Türseite. Das Schließen läuft in drei Stufen ab:

1. Der Striker tritt in die Schlossöffnung ein und trifft den geöffneten Rotor.
2. Die Bewegungsenergie der Tür dreht den Rotor über den Kipppunkt; eine gefederte Sperrklinke fällt dahinter ein.
3. Das Rotormaul schließt sich um den Striker und klemmt ihn gegen einen Gummipuffer – die Tür wird dicht an ihre Dichtung gezogen.

Zum Öffnen hebt ein Entriegelungshebel oder Seilzug die Sperrklinke. Eine Rückstellfeder schnellt den Rotor in die Offenlage zurück und drückt den Striker aus, sodass sich die Tür mit moderatem Kraftaufwand von der Dichtung löst.

Einfach- und Doppelrotor

Ein Einfachrotor-Schloss besitzt ein drehendes Maul. Es ist kompakt und wirtschaftlich und eignet sich für leichte bis mittlere Türen, Schränke und Revisionsklappen. Ein Doppelrotor-Schloss nutzt zwei gegenüberliegende Rotoren, die den Striker von beiden Seiten umschließen. Die Klemmkraft verteilt sich auf zwei Mäuler – das ergibt höhere Tragfähigkeit und bessere Steifigkeit gegen Verwindung großer, schwerer Türen, etwa an Fahrerkabinen von Mobilmaschinen.

Haupt- und Vorrastung

Hochwertige Drehverschlüsse bieten eine zweistufige Verriegelung. Die Hauptrast ist der vollständig geschlossene Zustand: Der Rotor hat seinen Weg vollendet, die Dichtung ist komprimiert. Die Vorrast (Sicherheitsstellung) ist eine Zwischenposition: Wird die Tür nicht vollständig zugeschlagen, fängt der Rotor den Striker trotzdem auf halbem Weg. Die Tür steht dann eventuell leicht ab, kann aber nicht aufspringen. Bei fahrenden Fahrzeugen ist das eine kritische Sicherheitsfunktion und eines der ersten Merkmale, die man beim Schlossvergleich prüfen sollte.

Übliche Antriebsarten

Das Schloss ist nur die eine Hälfte des Systems – die andere ist die Art der Entriegelung. Fünf Antriebslayouts decken die meisten Anwendungen ab:Fünf Betätigungslayouts decken die meisten Anwendungen ab: Normenbasierte Programme starten oft bei Militärspezifikationen — die Seite zu den Vierteldreh-Normen MS606 / MS705 / MS714 listet Äquivalente und Abmessungen.

• Obenantrieb (Top Drive) – die Entriegelung wirkt oben am Schloss, üblich bei Griffen oberhalb der Schlossebene.
• Untenantrieb (Bottom Drive) – Entriegelung von unten, für tief sitzende Schlösser und Gestänge auf Schwellenhöhe.
• Direktantrieb – Griff oder Entriegelungshebel greifen ohne Umwege ins Schloss; minimales Spiel, minimaler Einstellaufwand.
• Handantrieb – integrierter Hebel oder Drucktaster am Schloss, für Blenden und Schränke ohne separaten Griff.
• Fernantrieb per Seilzug oder Gestänge – das Schloss sitzt tief in der Tür; Bowdenzüge oder Stangen verbinden es mit Innen- und Außengriffen, Zylindern und Notentriegelungen.

Jedes Layout hat eigene Einbauregeln und Fehlerbilder; wir behandeln sie in separaten Fachartikeln, die von unseren Produktseiten verlinkt sind.

Typische Anwendungen

Bau- und Landmaschinen. Kabinentüren von Baggern, Ladern, Traktoren und Mähdreschern sind der Klassiker: schwere Türen, Zuschlagen mit Handschuhen, starke Vibration und Staub – plus die Anforderung, dass sich die Tür nie unbeabsichtigt öffnen darf.

Industriegehäuse und Schaltschränke. Generatoreinhausungen, Kompressorgehäuse und Elektroschränke halten große Wartungstüren mit kompakten Drehverschlüssen dicht an Schall- und Wetterschutzdichtungen.

Reisemobile und Sonderfahrzeuge. Wohnmobil-Eingangstüren, Fächer an Rettungs- und Feuerwehrfahrzeugen sowie Serviceklappen nutzen zweistufige Drehverschlüsse aus demselben Grund wie Pkw: sicheres Zuschlagen mit Sicherheitsrast.

Schienenfahrzeuge. Geräteschränke, Übergangsbleche und externe Serviceklappen werden mit Drehverschlüssen ausgerüstet, die auf Vibrationsfestigkeit und Korrosionsschutz ausgelegt sind.

Fünf Kriterien für die Auswahl

1. Türgewicht und -größe. Schwere oder hohe Türen brauchen Doppelrotor-Ausführungen und robuste Striker; die Schlossklasse muss zu Türmasse und Biegemoment der offenen Tür passen.
2. Vibrationsumgebung. Montage am Motor oder im Gelände verlangt formsicheren Klinkeneingriff, Anti-Klapper-Puffer und gesicherte Verschraubungen. Was am Prüfstand leise ist, kann an der Maschine rasseln.
3. Dichtungsdruck. Das Schloss muss die Presskraft der Türdichtung überwinden und dauerhaft halten. Dicke Akustik- oder IP-Dichtungen erhöhen die Schließkraft deutlich – Zuschlagaufwand und Klemmreserve prüfen.
4. Bauraum. Gehäusetiefe in der Tür, Striker-Einstellbereich und Führung der Seilzüge/Gestänge klären, bevor das Antriebslayout festgelegt wird.
5. Betätigungsart. Wer öffnet die Tür, von wo, mit welcher Ausrüstung? Handschuhe, innere Notentriegelung und Ferngriffe führen zu unterschiedlichen Antriebsentscheidungen.

Auswahlkriterium	Zu prüfen	Risiko bei Nichtbeachtung
Türgewicht und -abmessungen	Riegelklasse, Rotoranzahl, Gegenhalterfestigkeit	Türdurchhang, Riegelverschleiß, schließt nicht mehr
Vibration	Riegeleingriff, Puffer, Schraubensicherung	Klappern, Selbstöffnen, Ermüdungsrisse
Dichtpressung	Schließkraft und Dichtspanne	Tür rastet nicht ein oder undicht
Einbauplatz	Gehäusetiefe, Kabelführung, Verstellung	Kostspielige Tür-Nachkonstruktion in später Projektphase
Betätigungsart	Griffe, Auslöser, Ergonomie	Schlechte Bedienbarkeit, unsichere Ausstiegswege

Werkstoffe und Umweltschutz

Die meisten industriellen Drehverschlüsse verwenden verzinkte oder kataforese-beschichtete Stahlgehäuse und -rotoren; im Außen-, Küsten- oder Waschbereich lohnen sich Edelstahlkomponenten und abgedichtete Gehäuse. Wo Staub- und Wassereintritt kritisch ist, sollten nach definierten IP-Schutzarten geprüfte Ausführungen gewählt werden, kombiniert mit einem in Höhe und Seite einstellbaren Striker zur Feinjustage der Dichtung bei der Montage. Gummi- oder Elastomerpuffer sind kein Nebendetail: Sie bestimmen das Schließgeräusch, absorbieren Vibrationsenergie und schützen die Striker-Oberfläche.

Die Drehverschluss-Produktlinie von SecuriLock

SecuriLock fertigt ein fokussiertes Programm an Drehverschlüssen für Industrietüren: Vertikal-Drehverschlüsse für Layouts mit Griff oberhalb des Schlosses, verlängerte Vertikalversionen für hohe Türgeometrien, Oben-, Unten- und Direktantriebsvarianten sowie handbetätigte Drehverschlüsse mit integrierter Entriegelung für Schränke und Wartungsklappen. Eine schwere, gedämpfte Handversion ist für Anwendungen erhältlich, in denen kontrolliertes, leises Lösen gefragt ist. Das komplette Programm finden Sie auf unserer Produktseite für Industrieverriegelungen.

Als B2B-Hersteller passen wir jede Produktlinie an Ihre Türkonstruktion an – Striker-Geometrie, Antriebsrichtung, Oberfläche und Montageschnittstelle sind im OEM-Rahmen kundenspezifisch realisierbar. Wenn Sie die exakt passende Konfiguration nicht finden: Unsere Ingenieure antworten innerhalb von 24 Stunden auf Ihre Anfrage.

Die andere übliche Familie selbstsichernder Verschlüsse vergleichen wir im Ratgeber Draw Latches vs. Toggle Latches.

Fazit

Ein Drehverschluss sichert eine Tür, indem sich ein Maul um einen Striker dreht – ein einfaches Prinzip mit Zuschlag-Komfort, zweistufiger Sicherheit und vibrationsfester Haltekraft. Stimmen Sie Rotorkonzept, Antriebsart und Werkstoffe auf Türgewicht, Dichtungslast und Einsatzumgebung ab, überdauert das Schloss die Maschine, in die es eingebaut ist.

Benötigen Sie Unterstützung bei der Auslegung? Kontaktieren Sie das SecuriLock-Engineering-Team – wir beantworten jede Anfrage innerhalb von 24 Stunden.
